在國家自然科學(xué)基金項(xiàng)目（項(xiàng)目編號：51502175，61575129，11304206）資助下，深圳大學(xué)光電工程學(xué)院阮雙琛教授團(tuán)隊(duì)在拉曼納米激光研究方面取得重要進(jìn)展，研究成果近期以“A Thresholdless Tunable Raman Nanolaser using a ZnO–Graphene Superlattice（基于氧化鋅-石墨烯超晶格的無閾值拉曼納米激光）”為題發(fā)表在Advanced Materials上。論文鏈接：http://onlinelibrary.wiley.com/doi/10.1002/adma.201604351/full。

　　隨著納米光技術(shù)如芯片級光通訊、生物醫(yī)學(xué)成像的發(fā)展，人們對激光的研究進(jìn)入到亞波長范圍。亞波長激光如納米激光的發(fā)展主要基于表面等離子體增強(qiáng)發(fā)射光技術(shù)。一般的納米激光波長固定，限制了其應(yīng)用，而拉曼光散射能將泵浦光轉(zhuǎn)變?yōu)樾碌牟ㄩL。發(fā)展新型拉曼納米激光可以得到波長可調(diào)的納米激光，有可能在應(yīng)用上取得創(chuàng)新性的突破。

　　阮雙琛教授團(tuán)隊(duì)采用空間限域生長法合成了一種新型石墨烯基超晶格材料，這種石墨烯基超晶格可以在從可見光到近紅外光波段較寬的波長范圍激發(fā)出表面等離子體，光激發(fā)該超晶格材料可以得到波長可調(diào)的拉曼納米激光。該拉曼納米激光具有無閾值、可室溫操作、激光波長可調(diào)、激光波長覆蓋范圍廣（波段從可見光到近紅外光）等特點(diǎn)，有望在納米光技術(shù)如生物醫(yī)學(xué)成像等方面取得應(yīng)用上的新突破。

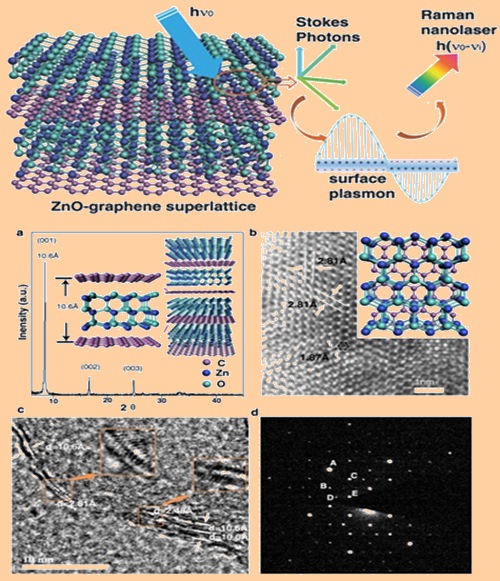

　　圖1（a）超晶格的X射線衍射譜，內(nèi)圖為超晶格側(cè)面結(jié)構(gòu)示意圖；（b）超晶格表面高分辨電鏡照片，晶面間距2.81?和1.87?可指標(biāo)為ZnO層，內(nèi)圖為超晶格表面結(jié)構(gòu)示意圖；（c）超晶格納米片側(cè)面高分辨電鏡照片；（d）超晶格選區(qū)電子衍射花樣。

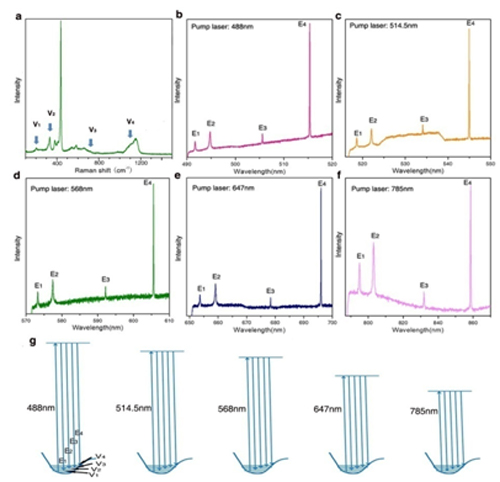

　　圖2（a）ZnO的拉曼譜；（b-f）ZnO-石墨烯超晶格在不同泵浦光激發(fā)下的激光光譜，對應(yīng)泵浦光波長分別為b）488nm，c）514.5nm，d）568nm，e）647nm，f）785nm，泵浦功率為3.2kW /cm²； (g) 拉曼散射過程的能級圖，其中拉曼振動模V₁-V₄對應(yīng)圖（a）中的V₁-V₄，能級圖中的四個(gè)散射光E₁-E₄對應(yīng)拉曼激光中的E₁-E₄。

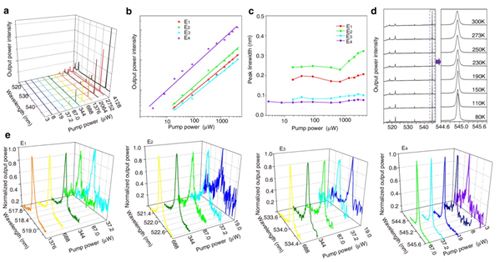

　　圖3（a）在不同泵浦功率514.5nm激光激發(fā)下得到的激光光譜；（b）拉曼納米激光功率密度隨泵浦功率的變化曲線；（c）拉曼納米激光峰E₁-E₄的線寬隨泵浦功率的變化曲線；（d）不同溫度下的拉曼納米激光光譜；（e）不同泵浦功率密度514.5nm激光激發(fā)下E₁-E₄的激光光譜圖。

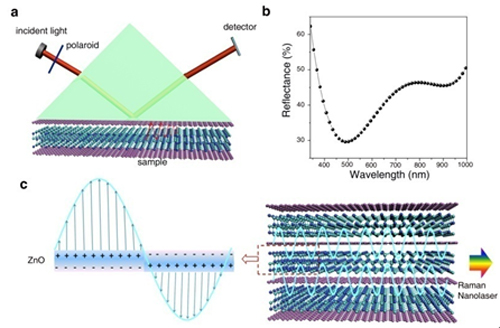

　　圖4（a）用于研究ZnO-石墨烯超晶格表面等離子共振的Kretschmann構(gòu)造示意圖；（b）Kretschmann構(gòu)造得到的ZnO-石墨烯超晶格表面等離子共振反射率曲線，這是由原始數(shù)據(jù)經(jīng)過四階多項(xiàng)式擬合得到的曲線；（c）ZnO-石墨烯超晶格界面對拉曼振動模的高度方向選擇性示意圖，這是無閾值拉曼納米激光產(chǎn)生的重要條件。
